產品描述 應用案例

產品介紹

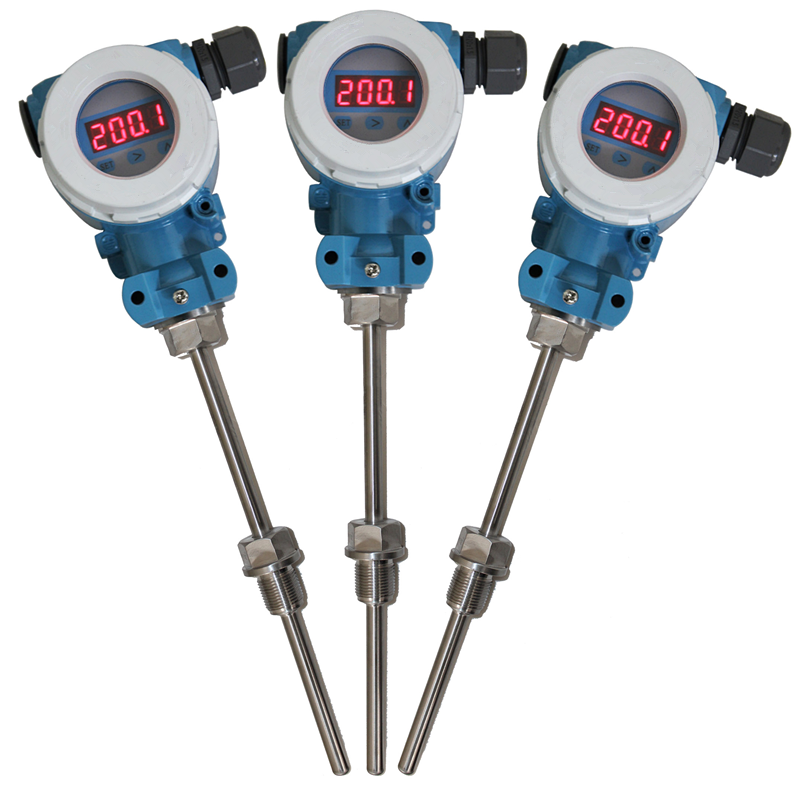

一體化溫度變送器集熱電偶或熱電阻同變送器為一體,直接測量各種工業過程中-200~1600℃范圍內的液體、蒸汽和氣體介質的溫度,將溫度轉變成與熱電偶、熱電阻電信號成正比的4~20mA統一輸出信號,送顯示、記錄調節儀表或計算機。作為新一代的溫度變送器,它可廣泛用于冶金、石油、化工、電力、輕工、紡織、食品、國防及科研等各部門。

產品特點

  • 變送器部件是小型化的,可安裝于熱電偶熱電阻的接線內,成為一體化溫度變送器。

  • 作為一體化溫度變送器在工業現場直接輸出4~20mA信號,這樣既省去昂貴的補償導線,又提高了信號長距離傳送過程中的抗干擾能力。?

  • 變送器部件精度高、功耗低,使用環境溫度范圍寬,工作穩定可靠。而且由于采用硅橡膠密封結構,變送器耐震、耐濕,適宜于惡劣現場環境中使用。?

  • 具有線性化校正功能,熱電偶溫度變送器具有冷端溫度自動補償功能。?

  • 應用面廣、既可與熱電偶、熱電阻形成一體化現場安裝結構,也可作為功能模塊安裝在檢測設備中。

一體化溫度變送器主要技術參數

熱電偶

電動勢允許偏差

熱電偶類別

分度號

等級

使用溫度范圍℃

允許偏差△t℃

鎳鉻-銅鎳

E

0~600

±1.5℃或±0.004t




±2.5℃或±0.0075t

鎳鉻-鎳硅

K

0~800

±1.5℃或±0.004t




±2.5℃或±0.0075t

鉑銠10-鉑

S

0~600

600~1300

±1.5℃或±0.0025t

鉑銠30-鉑銠6

B

600~800

800~1600

±0.0025t




±4℃或±0.005t

銅-銅鎳

(康銅)

T

-40~350

±0.5℃或±0.004t




±1℃或±0.0075t

鎳鉻硅-鎳硅

N

-40~1200

±1.5℃或±0.004t




±2.5℃或±0.0075t

注:1)t為被測溫度(℃)? 2)允許偏差,取兩者中較大的一個值。


鉑熱電阻

  • 鉑熱電阻的精度等級:A或B級

  • 分度號:Pt100

  • 0℃時的電阻值:R0=100±0.06Ω(A級) R0=100±0.12Ω(B級)

  • 允許偏差Δt(℃):Pt100±(0.15+0.002∣t∣)(A級)

Pt100±(0.30+0.005∣t∣)(B級)

Cu50±0.1%R0

?Cu100±0.1%R0

  • 熱響應時間:Т0.5<90S

變送器部件

  • 輸入:熱電阻:Pt100、Cu50、Cu100

  • 熱電偶:K.E.S.B.T.N.

  • 輸出:在量程范圍內輸出4~20mA直流信號與熱電阻的輸入電阻信號成線性與熱電偶輸入的毫伏信號成線性。

  • 基本誤差:計算公式 Δ=Δ1+Δ2

Δ1熱電偶(阻)允差對應輸出基本誤差。

Δ2變送器輸出基本誤差Δ2=±0.5%FS

  • 傳送方式:二線制

  • 變送器工作電源電壓:最低12V,最高35V,額定工作電壓24V。

  • 負載:極限負載電阻按下式計算:

RL(max)=50×(Vmin-12)(即24V時負載電阻可在0~600Ω范圍內選用,額定負載250Ω。)

  • 正常工作環境:

?a.環境溫度:-25℃~80℃(危險場所不高于70℃)。

b.相對濕度:5%~95%。

c.機械振動:f≤55Hz,振幅<0.15mm

d.周圍空氣中不含有引起變送器腐蝕的介質。

e.環境溫度影響:≤0.05%/1℃

產品結構

  • 帶熱電偶(阻)、溫度變送器由熱電偶或熱電阻和變送器部件組成。

  • 熱電偶包括熱電偶元件、保護管、接線盒等主要部份;兩者的接線盒和保護管相同。

  • 熱電偶元件由鎧裝熱電偶組成;熱電阻元件由鎧裝鉑電阻組成。

  • 保護管:要求耐高溫、耐磨蝕、能承受溫度急劇變化,有良好的氣密性及足夠的機械強度,現采用兩種不同牌號的不銹鋼管制成。

  • 接線盒用鋁合金制成,為防水式,防護等級IP65。

  • 變送器部件:由殼體、蓋板、電路板、接線柱等組成,用硅橡膠澆封方法使用電子元件密封在殼體內,因此不可拆卸。

保養維護

1、布線:安全火花回路的接線(輸入信號線),必須是帶有絕緣套或屏蔽的導線,并且和非安全火花回路的接線彼此隔離,以免互相混觸。

2、不同型號溫度變送器按說明書接線,對于具有安全火花回路的防爆儀表接線時一定不能接錯,并要仔細檢查是否有短接或接錯。

3、使用溫度變送器時,要特別注意普通型與本安型之分,普通型不能安裝在危險區,本安型可以安裝在危險區。

4、熱電阻變送器輸入為三線制各連接導線的線路電阻應相等并處于同一環境溫度內。

一體化溫度變送器的維護常識:

1、對于防爆儀表原則上不允許拆卸安全火花回路的元件和調換儀表接線,如需要更換,則應按防爆要求進行。

2、定期檢查時,為了精確地讀出數據,要在輸出端子之間,連接數字電壓表進行測量,而不要拿掉安全火花回路線。

3、儀表出現故障后,應停電進行檢查,未查出故障不得送電。

4、溫度變送器在運行中應保持清潔。
